Пример реализации аппаратной части линка.
|
|
| AA124 | Дата: Понедельник, 18.08.2025, 02:31 | Сообщение # 16 |
|
Рядовой
Группа: Модераторы
Сообщений: 204
Статус: Оффлайн
| hoshinokoe1987,
Жалко, что фотки мелкие, было бы любопытно посмотреть в подробностях.
Точное местоположение линков все-таки лучше не афишировать.
И в СПб не ставить на ЛДП, а то вавиот все зафукает
|
| |
|
|
| hoshinokoe1987 | Дата: Понедельник, 18.08.2025, 15:23 | Сообщение # 17 |
|
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Оффлайн

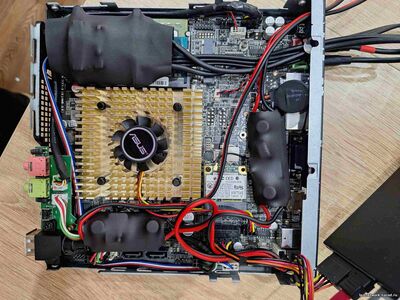

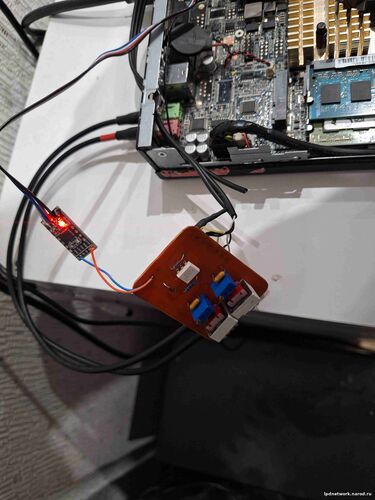

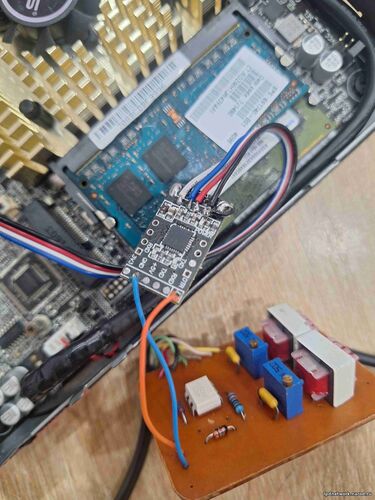

| Фотки внутренностей на моем сайтике лежат
http://hoshinokoe.ru/files/FRN/FRN.html
Я столкнулся что фотки оттуда превышают лимит размера картинки в 500кб и очень уж ретиво передал.
|
| |
|
|
| AA124 | Дата: Вторник, 19.08.2025, 14:34 | Сообщение # 18 |
|
Рядовой
Группа: Модераторы
Сообщений: 204
Статус: Оффлайн
| hoshinokoe1987,
Ага, любопытно.
уж коль gpiod пошел в ход, то надо было его и использовать
ptt=gpiodev:/dev/gpiochip0:65
и исполняшки лучше взять вот эти https://lpdnetwork.narod.ru/forum/7-22-691-16-1751022212
|
| |
|
|
| hoshinokoe1987 | Дата: Среда, 20.08.2025, 23:24 | Сообщение # 19 |
|
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Оффлайн
| Цитата AA124 (  ) уж коль gpiod пошел в ход,
У меня еще один полярный медведь приехал, сделаю еще линк, но покомпактнее.
|
| |
|
|
| hoshinokoe1987 | Дата: Среда, 27.08.2025, 18:22 | Сообщение # 20 |
|
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Оффлайн

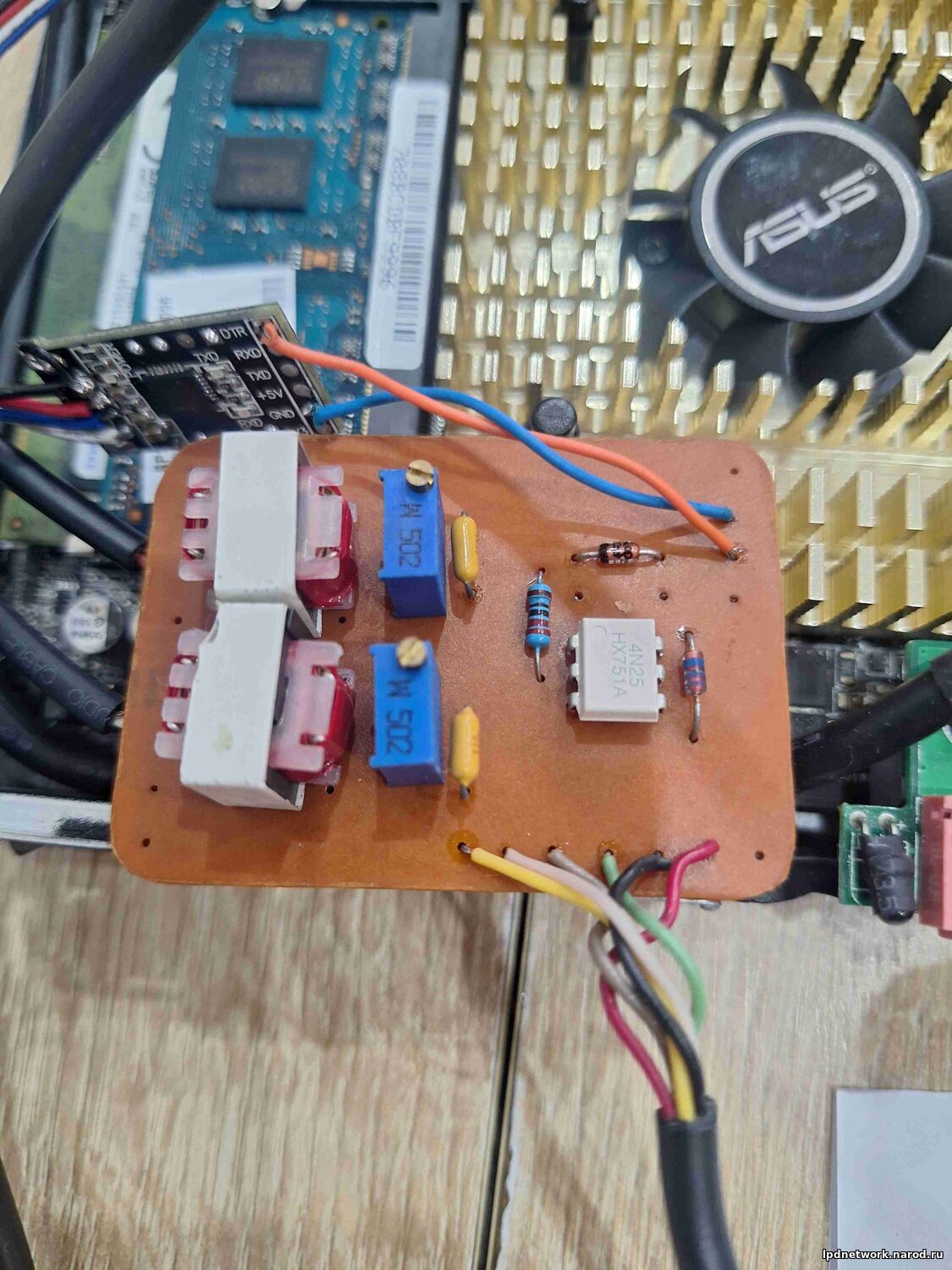

| Конструкция нового линка почти готова. Тот же полярный медведь, та же схема гальваноразвязок, пока не определился только, будет питание на рацию идти от вывода 5в на плате одноплатника через type-c, или радио будет питаться от бп 7,5в и понижаться до 5в. По сути от этого зависит только какой dc-dc преобразователь будет стоятть на плате, повышающий или понижающий.
И сделал кенвуду крышку аккумуляторного отсека с креплением к корпусу, чтобы провода не болтались между стенкой рации и линка. Вообще кенвуды и баофенги замечательно крепятся за болты крепления клипсы, но тут еще рация крепится за пазы в которые входит АКБ.
|
| |
|
|
| AA124 | Дата: Суббота, Сегодня, 13:50 | Сообщение # 21 |
|
Рядовой
Группа: Модераторы
Сообщений: 204
Статус: Оффлайн
| Система охлаждения для Motorola GM360
Использованы 2 вентилятора Noctua для уменьшения шума.

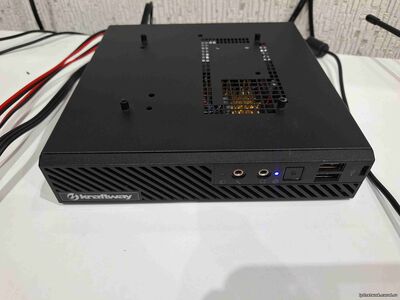

Фото 1: в процессе изготовления

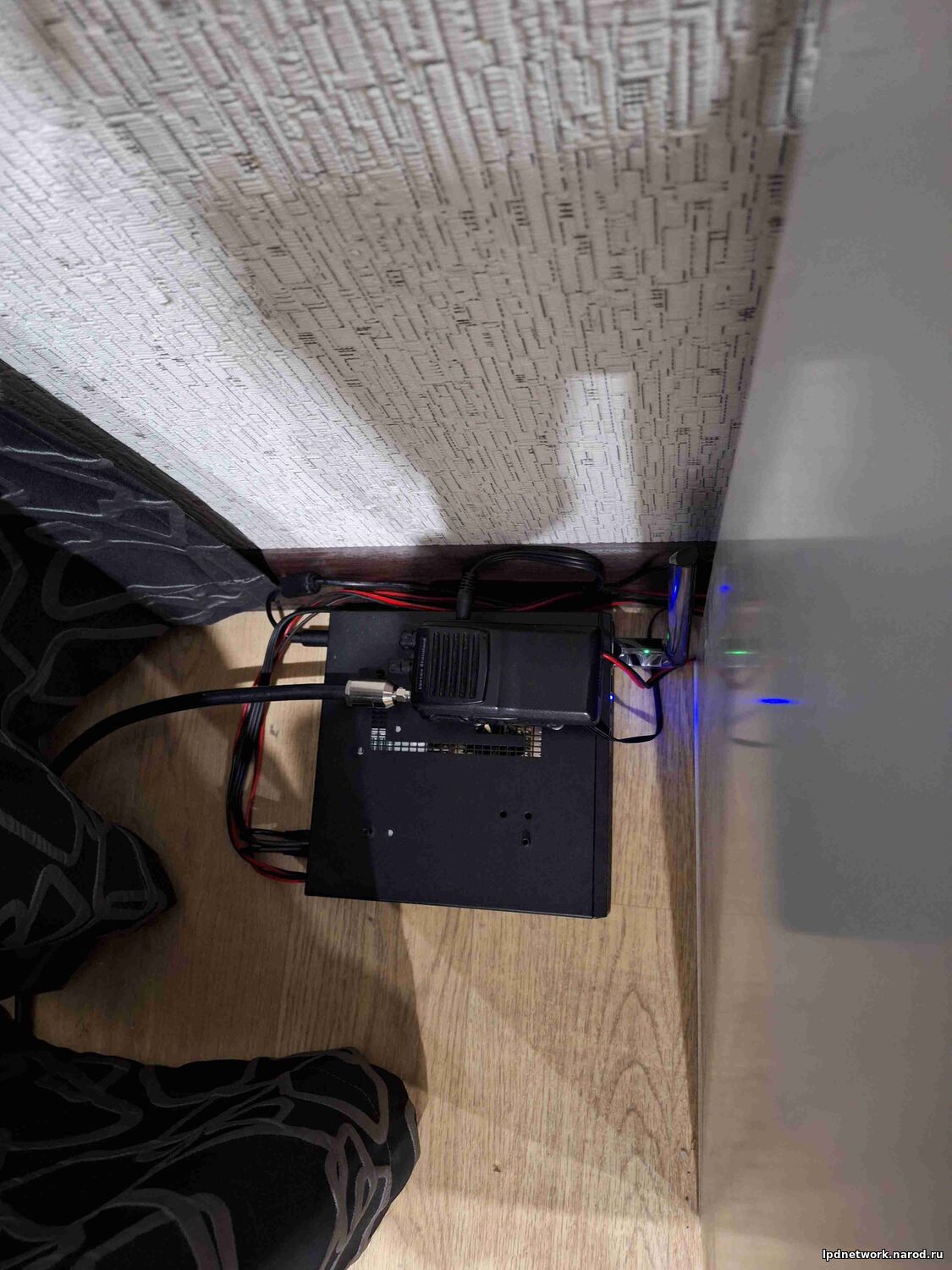

Фото 2: окончательный вариант,
на корпус рации добавлены дополнительные радиаторы для максимальной отдачи даже без обдува.
Термодатчики(сзади в решетке радиатора):
на 35С включает вентиляторы на 25% электрической мощности, 40С - 50%, 45С - 100%
|
| |
|
|
